Что внутри фильтра противогаза
Фильтры для противогаза: устройство, классификация, использование
Для выполнения основной задачи фильтрующего противогаза – сделать загрязнённый воздух таким, чтобы им можно было дышать – необходимы действенные методы очистки.
Современные фильтрующе-поглощающие противогазные коробки, благодаря своему устройству и наполнению, обеспечивают эффективную задержку множества токсичных примесей и опасных взвесей.
Конструкция и принцип действия
Фильтры для противогаза заключены в прочную металлическую или полимерно-композитную оболочку цилиндрической формы.
Основные элементы устройства и состав фильтра для противогаза таковы: противоаэрозольный фильтр и шихта (поглощающий наполнитель).
Противоаэрозольный фильтр для противогаза состоит из специального многокомпонентного материала с каркасом из целлюлозных волокон и собственно фильтрующей составляющей, представленной волокнами асбеста, стекловолокном и синтетическими волокнами.
Аэрозоли осаждаются на волокнах за счёт адгезии (прилипания).
Разработаны также электрически заряженные материалы для фильтров (Петрянова), которые улавливают частицы, взвешенные в воздухе, за счёт сил электростатики. Очистка воздуха от пылинок, превосходящих размерами ячейки фильтра, происходит механически, по принципу сита.
Активированный уголь применяется в противогазах с поглощающим наполнителем шихта, предназначен он для усиления фильтрующего действия устройства. Шихта – это слой поглотителя, состоящий из активированного угля с добавками, которые специфически усиливают осаждение в нем определённых веществ. Обычно такими добавками являются окислы и соли различных металлов, которые располагаются в порах угольного слоя.
Классы защиты
В зависимости от того, насколько мелкое «сито» представляет собой противоаэрозольный фильтр, различают:
Маркировка и характеристики
Для промышленных противогазов используется следующая буквенно-цветовая маркировка фильтрующих коробок:
Все данные по времени эффективной работы относятся к коробкам большого габарита. Выпускают также коробки среднего и малого объёма, показатели которых, соответственно, ниже. Если они снабжены противоаэрозольными фильтрами, время их работоспособности при тех же условиях сокращается вдвое.
Наличие противоаэрозольного фильтра маркируется вертикальной белой полосой, а у малогабаритных коробок – белой окраской днища. Оптимизированные коробки А, В, КД, Г, Е без противоаэрозольных фильтров маркируются цифрой 8. Итоговая маркировка фильтров для противогаза может выглядеть следующим образом: А3В3Reactor2, что означает, что он оснащен защитой 3-го класса типа А.
Гарантийная длительность хранения коробок М, Г, СО – 3 года, всех остальных – 5 лет.
Коробки нового поколения имеют другое распределение расцветок и буквенных обозначений, согласованное с принятыми в ЕС.
Медицинский респиратор является одним из главных средств индивидуальной защиты органов дыхания. Как правильно выбрать маску, читайте в этом материале.
Как защитить себя от удара током, читайте в этой публикации.
Рекомендации по выбору
Общие рекомендации по использованию: фильтрующим противогазам не место там, где в воздухе меньше 18% кислорода и опасные примеси присутствуют в высоких концентрациях. Если кислорода достаточно и нет перенасыщенности вредными веществами, необходимо выбрать фильтрующую коробку в соответствии с тем «букетом», который присутствует в воздухе.
Например, если нужно провести людей через зону задымления, где есть угарный газ, нужен второй класс с маркировкой СО белого цвета.
Если присутствует смешанное загрязнение парами органики и кислотными газами, поможет коробка БКФ.
При работах, связанных с сильной загазованностью производственной зоны, используют облегчённый вариант индивидуальной очистки воздуха: респираторы с противогазными фильтрами.
Срок службы и замена
Справочные данные о времени работоспособности коробок могут служить ориентиром, но на практике, как правило, неизвестна точная концентрация вредных веществ в каждый конкретный момент.
Существует несколько способов определения необходимости замены фильтров.
Есть также более прогрессивные методы:
В заключение предлагаем посмотреть интересное видео, как устроены фильтры у разных противогазов:
ликбез от дилетанта estimata
Новичку об основах в области экстремальных и чрезвычайных ситуаций, выживания, туризма. Также будет полезно рыбакам, охотникам и другим любителям природы и активного отдыха.
вторник, 19 июня 2018 г.
Устройство фильтрующего противогаза
Фильтр противогаза
ПАФ представляет собой специальный фильтрующий материал, изготовленный на основе волокон целлюлозы (своеобразная матрица, каркас), а также волокон асбеста, стекловолокон, волокон из синтетических материалов (собственно фильтрующий элемент). Частицы аэрозоля задерживаются на волокнах фильтрующего материала в основном за счет сил адгезии или в результате электростатического взаимодействия («фильтры Петрянова»). Защитные свойства ПАФ характеризуются коэффициентом проникания, который определяется как отношение концентрации аэрозоля за фильтром к концентрации аэрозоля в загрязненной атмосфере и выражается в процентах.
Шихта представляет собой слой сорбента, состоящего из активного угля с каталитическими и хемосорбционными добавками (обычно оксиды металлов), введенными в макро- и мезопоры.
Назначение фильтра можно узнать по его маркировке.
Лицевая часть (маска) противогаза
Лицевая часть (маска) обеспечивает подведение воздуха, очищенного в фильтре противогаза, к органам дыхания и защищает глаза, лицо от вредных веществ.
Лицевая часть представляет собой либо резиновую маску, шлем-маску с бинокулярным очковым узлом, либо широкопанорамную маску в виде оптически прозрачного корпуса из полимерных материалов, на который монтируют все основные узлы и элементы лицевой части, включая фильтр (фильтры), узлы обтюрации и крепления.
Устройство лицевой части,в разных моделях противогазов также может быть разным. Противогазы могут иметь маску (или шлем маску), герметично закрывающую лицо, волосы и уши, а модели, например, военной направленности, или общевойсковые противогазы, из-за необходимости лучшей слышимости во время учений или военных действий, имеют маску, не закрывающую уши, или со сквозными вырезами для ушных раковин. Кроме того, маски противогазов отличаются и по размеру.
Лицевая часть обычно изготавливается из резины черного или серого цвета.
Что находится внутри фильтра от противогаза?
Что находится в фильтре от противогаза?
Состав фильтра противогаза остается неизменным на протяжении многих десятилетий. Внутри металлической фильтрующе-поглощающей коробки находятся противоаэрозольный (противодымный) волокнистый фильтр и поглощающая шихта из мелкой фракции активированного угля.
Как устроен фильтр для противогаза?
В состав фильтрующей коробки входят поглощающий слой активированного угля и противоаэрозольный фильтр. Очистка воздуха от вредных паров и газов происходит за счет химического процесса – адсорбции – поглощения паров и газов поверхностью твердого тела. В качестве поглотителя (адсорбента) используется слой активного угля.
Что находится в противогазе?
В комплект противогаза входят сумка, незапотевающие плёнки, накладные утеплительные манжеты. Коробка ГП-7к защищает от паров хлора, отравляющих веществ, радиоактивного йода и биологических аэрозолей, но не защищает от паров аммиака.
Какой фильтр в противогазе?
Комбинированные фильтры противогазов имеют в своем составе противоаэрозольный фильтр, который обозначается буквой «Р». Вертикальная белая полоска на коробке означает защиту от аэрозолей, органических паров, кислых газов и др.
Какой уголь в фильтре противогаза?
Шихта представляет собой комплексный сорбент, состоящий из активированного угля с каталитическими и химическими добавками (чаще — оксиды металлов). И добавки эти есть практически во всех противогазных фильтрах.
Сколько по времени можно находиться в противогазе?
Кто изобрел лицевую часть фильтрующего противогаза?
Технологом завода «Треугольник» М. И. Куммантом была разработана резиновая маска, защищающая лицо от действия отравляющих веществ. Именно это устройство, состоящее из резиновой маски и фильтрующей коробки, и получило название «противогаз».
Что относится к индивидуальным средствам защиты?
СИЗ — изделия, предназначенные для защиты кожи и органов дыхания от воздействия отравляющих веществ и/или вредных примесей в воздухе. Эти изделия делятся на средства защиты органов дыхания, средства защиты кожных покровов и средства защиты органов зрения.
Что такое Обтюратор в противогазе?
Обтюратор — манжета-уплотнитель гидрокостюма. Уменьшает затекание воды в рукава, штанины и ворот костюма. Также уплотнительная манжета на маске (полумаске).
Как найти номер на противогазе?
Размер обозначается цифрой на подбородочной части шлем-маски. Для подбора необходимого роста шлем-маски нужно измерить голову по замкнутой линии, проходящей через макушку, щеки и подбородок.
Можно ли говорить в противогазе?
Российская армия испытывает противогазы нового поколения. Они легкие эффективные и даже позволяют свободно разговаривать.
В чем отличия ГП 5 и ГП 7?
Противогаз ГП-7 отличается по комплектации от модели противогаза ГП-5, он оснащен утеплительными манжетами, переговорным устройством и имеет улучшенные физиологические показатели. Утеплительные манжеты предотвращают замерзание клапанов при отрицательной температуре окружающей среды.
Как проверить фильтр противогаза?
Для этого при одетой маске ладонью или пробкой нужно закрыть отверстие на дне фильтрующей коробки и попытаться сделать вдох. Если вдох сделать не удаётся, значит, воздух в подмасочное пространство не поступает, соответственно, маска полностью герметична и противогаз пригоден к использованию.
Какие фильтры противогаза защищают от вирусов?
3. Противогазы с противоаэрозольным или комбинированным фильтрами (войсковой, гражданский, промышленный) обеспечат защиту от вирусов с эффективностью не менее 99,95%. Противогаз защищает одновременно органы дыхания и глаза, дополнительные очки не требуются.
Сколько стоит фильтр от Противогаз ГП 5?
350 руб. Предназначен для защиты органов дыхания,зрения и лица рабочих различных отраслей промышленности и сельского хозяйства от воздействия вредных газов, паров, пыли,дыма и тумана, присутствующих в воздухе. Противогаз ГП-5 гражданский, с коробкой М.
Видео: что внутри фильтра противогаза и чем он опасен
Предназначение противогаза — защищать органы дыхания от отравления, а также обеспечить защиту глаз и кожи лица. У этого прибора имеется, конечно, фильтр. Выглядит он, как шайба, и внутри него должно быть что-то эффективное для защиты органов дыхания.
Фильтр — простота и эффективность
Фильтр состоит из железного корпуса и распилить его не так просто. Оно и правильно, ведь такое средство защиты, как противогаз, должно быть надежным. На дне фильтра имеются небольшие отверстия, через которые в него попадает воздух, и здесь внутри он уже подвергается очистке. В чистом виде воздух уже поступает в органы дыхания.

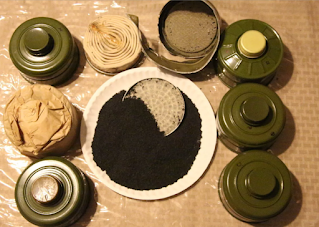

Разрезанный пополам фильтр противогаза оказался несложным в устройстве. Когда корпус только начал отделяться на две половины, из него посыпалось большое количество мелких черных камушков, это уголь. Сырье известно своим отличными свойствами очистки, его добавляют во многие фильтры для воды и не только.
Задача фильтра – уловить микроскопические капли жидкости в воздуха и аэрозоль. Фильтр сделан в виде гофрированного плотного материала белого цвета, чем-то напоминающего плотно спрессованную вату. Следующий слой над фильтром — каркасная перфорированная сетка, покрытая тонкой пластинкой. Все эти слои расположены под угольными гранулами. Уголь в противогазном фильтре очищает воздух от вредных газов.
Сорбент из угля накрыт фильтром, который не позволяет человеку вдыхать пары гранул. В общем, можно сделать вывод, что внутри противогазный фильтр выглядит просто, но вполне эффективно. Хотя по проведенным современным исследованиям, его нельзя использовать для защиты от токсичных веществ.
Опасность противогазов
Фильтры современных противогазов бывают нескольких видов. Какой выбрать напрямую зависит от того, куда человек направляется. Рассматривается химический состав воздуха, его степень концентрации. Важно учитывать срок службы фильтра, который составляет в среднем 10 лет.
Если противогаз новый и фильтр тоже, считалось, что он не опасен. Однако нельзя ни в коем случае использовать такую защиту тогда, когда у нее истек срок годности. А еще нельзя использовать фильтр, если он механически повредится. После 10 лет службы фильтр нужно было выбросить.
Вообще, надеяться на противогаз с просроченным фильтром не стоит. Внутри него элементы уже не те, да и картонный фильтр с асбестом за долгое время может отсыреть, в зависимости от условий хранения. Современные противогазы оснащены безопасными фильтрами, гораздо более практичны и эффективны.
Глава 6. «Индивидуальная химическая защита» в допризывной подготовке молодежи
Раздел 2. Общевойсковые фильтрующие противогазы

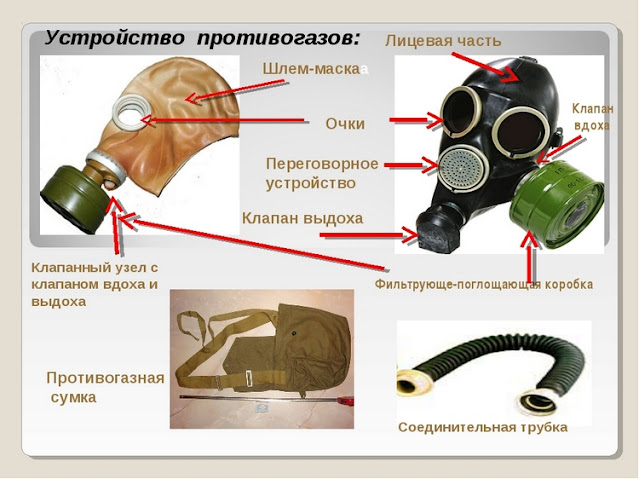

§ 6.2.1. Устройство противогаза
Существует несколько разновидностей общевойсковых фильтрующих противогазов – РШ, ПМГ, ПМК и т.д. (фото 2.1).
Фото 2.1 Разновидности общевойсковых противогазов
Ниже указаны элементы противогазов и их краткая характеристика.
Лицевая часть (шлем-маска или маска) предназначена для защиты лица и глаз, подвода к органам дыхания очищенного воздуха и сброса в атмосферу выдыхаемого воздуха. Она состоит из корпуса, очкового узла клапанной коробки, обтекателей и системы крепления на голове. Может оборудоваться подмасочником, обтюратором, переговорным устройством и системой для приема жидкостей. Лицевые части изготовлены из резины серого или черного цвета. Имеется несколько типов шлемов-масок (ШМ-41, ШМ-41У, ШМС, ШМС-2, ШМ-62, ШМ-66Му, ШМР, ШМБ), масок (М-80, МБ-1-80) и т.д. нескольких размеров.
Клапанная коробка предназначена для распределения потоков вдыхаемого и выдыхаемого воздуха. Клапанная коробка является наиболее уязвимым элементом противогаза, поскольку при ее неисправности (засорении, примерзании) зараженный воздух проникает под лицевую часть.
Обтекатели предназначены для обдува очкового узла выдыхаемым воздухом. Они выполнены в виде каналов-воздуховодов, отформованных вместе с корпусом лицевой части.
Переговорное устройство предназначено для улучшения качества речи при пользовании противогазом, может иметь неразборную или разборную конструкцию.
Обтюратор предназначен для улучшения герметизирующих свойств лицевой части, выполнен в виде тонкой, подвернутой внутрь маски полосы резины.
Подмасочник предназначен для снижения запотевания и обмерзания очкового узла. Выполнен в виде резиновой полумаски с двумя клапанами вдоха. Исключает попадание выдыхаемого воздуха на очковый узел.
Система для приема жидкости предназначена для приема воды и жидкой пищи в зараженной атмосфере (противогазы ПМК и ПМК-2).
Соединительная трубка предназначена для соединения лицевой части противогаза с ФПК. Изготовлена из резины в трикотажной оплетке и имеет поперечные складки (гофры), что придает ей необходимую упругость и обеспечивает прохождение воздуха при изгибах. В комплект малогабаритных противогазов не входит.
Незапотевающие пленки односторонние или двухсторонние предназначены для предохранения очкового узла от запотевания. Накладные утеплительные манжеты предназначены для предохранения очкового узла от обмерзания при отрицательных температурах.
Трикотажный гидрофобный чехол предназначен для предохранения ФПК от попадания в нее грубодисперсной пыли, капельно-жидкой влаги и других загрязнений. В противогазах, имеющих соединительную трубку, роль чехла выполняет сумка.
Водонепроницаемый мешок с герметизирующими резиновыми кольцами предназначен для предохранения собранного противогаза от попадания в него воды при форсировании водных преград. Он изготовлен из двойной полиэтиленовой пленки.
Сумка предназначена для ношения, защиты и хранения противогазов. Она имеет плечевой ремень, поясную тесьму с пряжками для регулировки длины, корпус, клапан, одно или несколько отделений, внутренние или внешние карманы комплекта для размещения составных частей противогаза.
Время защитного действия противогазовой коробки (защитная мощность) зависит от многих факторов и в среднем, по ОВ составляет 20-24 часа. Наименее длительная защита от синильной кислоты. Следует отметить, что один и тот же противогаз можно использовать многократно, при этом перерывы в использовании противогаза в зараженной атмосфере не снижают защитных свойств ФПК от ОВ. Неблагоприятное воздействие на противоаэрозольные фильтры оказывает вода, водяной туман, нейтральные дымы, грунтовая пыль.
§ 6.2.2. Определение индивидуального размера противогаза
Для противогазов типа РШ-4, ПБФ, ПМГ, ГП-5 существует два способа определения индивидуального размера:
1. Определить размеры головы по замкнутой линии, проходящей через макушку, подбородок и щеки, затем определить размер головы по линии, соединяющей отверстия ушей и проходящей через надбровные дуги. Полученные результаты сложить:
2. Определить размеры головы по замкнутой линии, проходящей через макушку, подбородок и щеки:
Для определения размера противогазов типа ПМК и ГП-7 необходимо на уровне лба измерить горизонтальную окружность головы:
§ 6.2.3. Проверка противогаза на исправность и герметичность
Перед применением противогаз необходимо проверить на исправность и герметичность.
Чем больше защитная мощность противогаза, тем он надежнее в пользовании. При недостаточной герметичности ОВ, РВ и т.п. могут проникнуть в органы дыхания, минуя ФПК. Подсос зараженного воздуха может быть через выдыхательный клапан, в местах соединения отдельных частей противогаза и там, где неплотно прилегает шлем-маска (маска) к голове.
Подсос через выдыхательный клапан возможен при загрязнении, огрубении или замерзании клапана. В современных противогазах подсос этим путем сведен к минимуму благодаря применению двух выдыхательных клапанов и другим техническим усовершенствованиям. Тем не менее, рекомендуется содержать выдыхательные клапаны в чистоте, удалять из них попавшие волосы и песчинки.
Подсос в местах соединения частей противогаза может произойти только в результате небрежной или неумелой сборки. Для исключения подсоса в местах соединения необходимо проверить наличие прокладочного и ниппельного колец, состояние герметизирующего венчика, все детали, которые прикручиваются, завинтить до отказа.
При внешнем осмотре фильтрующе-поглощающих коробок определяются целостность окраски, наличие проколов, помятостей и трещин в корпусе, пересыпания шихты, срывов резьбы и повреждений венчика горловины, присутствие колпачка с резиновой прокладкой на горловине и пробки в донном отверстии. Отсутствие пересыпания шихты проверяется неоднократным встряхиванием каждой коробки.
Внешним осмотром лицевых частей устанавливают: нет ли коррозии на металлических деталях, проколов и порывов резины или трещин на ней, наличие резиновых колец в ниппелях и прижимных колец для незапотевающих пленок, не помяты ли накидные гайки.
Резина проверяется на двойное растяжение: проверяемый участок растягивается два раза, резина при этом не должна рваться, а по прекращении каждого раза растяжения должна возвращаться в первоначальное состояние. Такое растяжение производится в нескольких местах.
Проверяются также прочность соединения шлем-маски с клапанной коробкой и прочность крепления очков.
В лицевых частях фильтрующих противогазов обязательно проверяются наличие и исправность вдыхательного и выдыхательных клапанов. Клапаны выдоха не должны быть покороблены, порваны и иметь провисаний. Особое внимание обращается на чистоту клапанов выдоха.
Качество соединительной трубки (при ее наличии) определяется ее растягиванием. Трикотаж на трубке не должен отслаиваться. По прекращении растягивания трубка должна принимать прежнее положение. У соединительных трубок без трикотажа надо проверить, нет ли трещин на резине.
При осмотре противогазов следует также проверить целость и прочность материала противогазовых сумок, наличие и исправность пряжек, ремешков, пуговиц, лямок, тесемок, наличие принадлежностей (незапотевающих пленок, «карандашей»), деревянных пластин или пружин на дне сумки.
Противогаз собирают так. В левую руку берут шлем-маску за клапанную коробку. Правой рукой ввинчивают до отказа фильтрующе-поглощающую коробку навинтованной горловиной в патрубок клапанной коробки шлем-маски.
Окончательную проверку качества подбора лицевой части противогаза проводят в палатке (помещении) с парами хлорпикрина или аэрозолем раздражающего вещества.
При правильно собранном и надетом противогазе от раздражающих веществ не должно ощущаться раздражения глаз и верхних дыхательных путей.
Новую лицевую часть противогаза перед надеванием необходимо протереть снаружи и внутри чистой тряпочкой, слегка смоченной водой, а клапаны выдоха продуть.
§ 6.2.4. Использование противогаза (норматив №1)
Полное название норматива №1: «Надевание противогаза или респиратора».
Условия выполнения норматива: обучаемые в составе подразделения или в индивидуальном порядке занимаются любым родом деятельности, противогазы в положении «Походное», т.е.:
В противогазовой сумке дополнительно находятся: все принадлежности, входящие в комплект противогаза; индивидуальный противохимический пакет ИПП-8 (ИПП-9, ИПП-10), который хранится в специальном кармане сумки; 4-5 кусков ветоши (материи, которая хорошо впитывает воду).
Неожиданно подается команда: «Газы!», действия обучаемых при этом:
1. задержать дыхание (вдох или выдох делать запрещается!) и закрыть глаза;
3. снять головной убор;
5. устранить перекосы и складки;
6. сделать полный выдох, открыть глаза и возобновить дыхание;
Противогаз считается надетым правильно, если стекла очков лицевой части находятся против глаз, шлем-маска плотно прилегает к лицу.
Необходимость делать сильный выдох перед открытием глаз и возобновлением дыхания после надевания противогаза объясняется тем, что надо удалить из-под шлем-маски зараженный воздух, если он туда попал в момент надевания.
При надетом противогазе следует дышать глубоко и равномерно. Не надо делать резких движений. Если есть потребность бежать, то начинать это следует трусцой, постепенно увеличивая темп.
Нормативы по одеванию противогаза для солдат и сержантов (норматив №1): 7 с – «отлично», 8 с – «хорошо»; 10 с – «удовлетворительно», при этом:
— ошибки, снижающие оценку на один балл:
1. при надевании противогаза не закрывались глаза;
2. не прекращалось дыхание;
3. после надевания не сделан полный выдох;
4. шлем-маска (маска) надета с перекосом (при этом подсоса воздуха по линии соприкосновения маски с лицом нет);
5. перекручена соединительная трубка (для некоторых устаревших образцов противогазов);
6. противогаз не укомплектован;
7. противогаз не забиркован или не свой противогаз;
8. размер противогаза не соответствует размеру головы;
9. неправильно подогнаны лямки наголовника противогаза;
10. грязная клапанная коробка.
— ошибки, определяющие оценку «неудовлетворительно»:
1. допущено образование таких складок или перекосов, или шлем-маска настолько больше требуемого размера, что наружный воздух может проникнуть под шлем-маску (маску), минуя ФПК;
2. не полностью привернута ФПК к лицевой части (т.е. при небольшом усилии она отворачивается);
3. противогаз собран не правильно (возможно проникновение зараженного воздуха, минуя ФПК);
4. у противогаза грязные клапаны (возможно проникновение зараженного воздуха, минуя ФПК).
Противогаз снимается по команде «Противогаз снять!». Для этого надо приподнять одной рукой головной убор, другой взяться за клапанную коробку, слегка оттянуть шлем-маску вниз и движением вперед и вверх снять ее, надеть головной убор, вывернуть шлем-маску, тщательно протереть и уложить в сумку.
При использовании противогаза в зимний период следует обязательно предупреждать замерзание клапанов выдоха, обогревая время от времени клапанную коробку руками, одновременно продувая резким выдохом клапаны выдоха.
